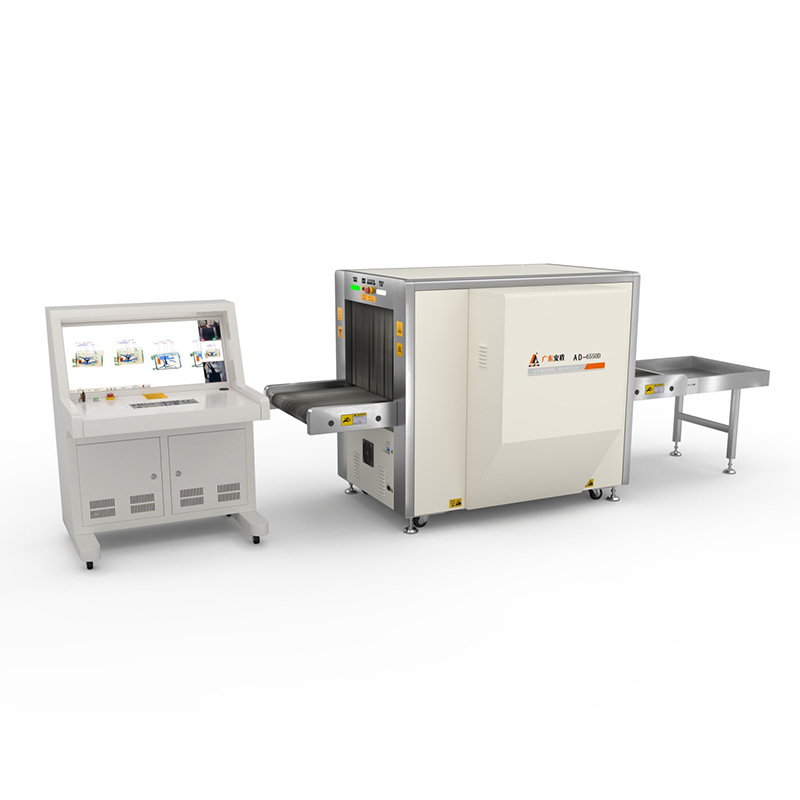

2025款AD-6550D双源多视角X射线安全检查设备（安检机）

 304拉丝不绣钢机架设计

设备龙门立柱、传送通道、接物架均采用优质304不锈钢制作，设备整体简约、美观大方，经久耐用，耐脏不掉色不反光；通道两端设计防夹手功能安全防护板

双层环保铅帘

铅帘套膜采用新型压膜技术，防止客人手接触铅，杜绝铅污染；双层交叉覆盖安装，有效防止辐射泄露；铅帘轻薄柔软，耐磨性高达500万次

防夹手夹包功能

通道两端设计防夹手功能安全防护板，防止夹手、夹包

多功能金属键盘

可通过专多功能金属键盘触摸板进行控制鼠标操作，通过控制键和快捷键进行系统设置和图像控制处理操作，整体美观大方耐用、功能清晰易懂、防水防尘、不掉色易清洁

多能量彩色显示

有机物显示为橙色，无机物显示为蓝色，混合物显示为绿色

超宽同屏显示

不小于34寸高清显示器，顶视角和侧视角的图像具备在同一个显示屏上，可在同屏状态上下左右分屏显示，多种模式可选择切换

节能运行功能

机器行李入口端安装立体交叉式自动感应开关，设备在感应到行李物品时，智能开启传送装置运行，实现自动检查。无行李物品时，传送装置自动关闭，有效控制机器整体功耗及噪音水平，实现节能环保。

智能射线功能

射线发射自动控制，避免误发射

百万储存功能

实时保存任意幅图像，并可进行任意图像处理，连续工作保存，图片直接存入硬盘，储存数量大于100万张，并可直接调用查看。

高低能切换

两种能量切换显示，高能显示不易穿透物体，低能显示易穿透物体

故障自诊断功能

采用模块化设计，并提供X射线源、探测器阵列、专用键盘等关键部件测试诊断功能，使设备故障诊断及维修更加准确和快捷

大幅图像呈现

采用单排简约界面设计，图像呈现更大幅，统计显示包裹通过数量及时间日期

节能散热减噪

机器内嵌入有温度感应控制系统，智能开启散热系统，有效控制设备功耗，减小机器噪音。

一键开关机功能

开机时旋转钥匙，点击启动按钮一键开机；关机时只需按动开关机按钮设备自动安全关机，操作便捷.

防静电传送皮带

采用优质PVC，表面防滑耐磨布纹。厚度3MM，更耐拉伸、不易变形；表面防静电处理，杜绝污染

低噪音

采用优质永磁电机、60V直流驱动、安全输送、超强静音

图像回拉功能

显示前60幅图像，并对回拉图像可进行任何图像处理和查看

双源多视角成像功能

当违禁品以特殊角度摆放通过，单视角图像上呈现点状或线状，安检员难以正确识别造成漏检。双视角设备通过二个视角可以准确识别任何角度摆入的违禁品，让危险品无以遁形。

同屏联动安检门功能

可将安检门实时报警信息及人数统计，以图形的方式同屏显示在安检机屏幕上

WES操作系统

采用WES软件系统平台，增加对电脑权限的控制，具有一键重启恢复出厂设置功能，应急解决客户现场因突然断电或误操作造成的系统故障，可快速修复并使用

高/低能成像

高能、低能成像可切换显示

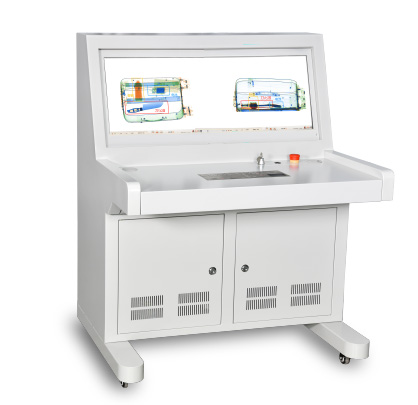

嵌入式操控台及判图工作站

配备多功能独立操作台、装配一整块尺寸不小于34寸高清显示器，减少操作员左右多个显示屏查阅图像的视觉疲劳，简化安检流程，显示器分辨率不低于2560*1080P

超薄物检测功能

设备在检测物过于薄的时候而无法遮档光障时，按下相应功能键后可对超薄物进行检测。可检测最薄金属厚度为0.1mm

双向扫描

支持双向扫描功能，可以对任意方向传送的物品进行扫描并成像；

X射线维护和诊断功能

X射线发生器具有监控功能，能在工作状态出现异常时报警，并可监控射线源的管电压、管电流

无实物成像培训功能

设备可在不转动皮带及未开启射线的状态下，无实物模拟常规安检状态下的动态成像，图片流满足彩灰、反色、高穿、低穿、增强、增亮、减暗等图像处理模式，进行操作人员的培训

危险品图像插入TIP功能

在设备正常扫描生成的行李图像中随机插入危险品或行李图像、用于考核操作着工作认真程度。

联网远程及数据上传功能

设备具备联网功能,支持通过HTTP、HTTPS、等协议通过远程桌面连接外部实现远程客户端进行图像查看、信息交互、远程控制电动滚筒、远程获取设备运行状态等联网操作。

设备能通过HTTP、TCP/IP等协议将扫描图像以JPG或其他图像格式传输至指定客户端或服务器,扫描图像应支持查看、标记、判图、保存等操作,并应可生成报表。

远程软件升级

具有远程联网软件升级优化功能，系统软件终身免费升级优化。

二次开发功能

自主研发的专用图像处理软件，拥有软件著作权，支持二次开发，可对接多种使用平台

☆ 选配功能

人、包、图对应存储功能（选配）

设备可将入口放置的包裹及人像的动态图与通过包裹的X射线图片进行关联和保存，支持储存信息的统计和导出，便捷安保追溯

AI智能识别功能（选配）

依托智能服务器，展开实时分析，对包裹内违禁物品，自动识别图像圈定标注名称或种类、并发出声音报警提示，识别种类不少于55大类150小类；

识别检出率：液体96%，刀枪95%，易燃易爆物90%

违禁品识别速度：毫秒级

远程视频显示功能（选配）

设备可通过内置硬盘录像机对设备进出口图像及X射线透射图片的操作显示界面以视频流的方式进行录像和存储，并可通过客户端软件远程上传至监控中心平台，进行显示和回放

视频监控功能

（选配）

可通过嵌入式监控摄像机对包裹过检过程进行监控并录像，并可自动关联保存包裹过检时的录像视频，监控录像可同屏显示在当前安检界面；安检界面和监控界面支持一键点击切换，并可任意拖动显示

视频存储/回放功能（选配）

通过内置硬盘录像机对进出口处的视频进行录像存储，支持安检显示界面点击回放查询，也可通过客户端软件进行远程显示、回放及查询。

图码绑定功能（选配）

设备能将检测包裹的X光透射图像和通过外接扫码装置获取到的包裹编码信息进行关联和保存编码信息可用一维码、二维码、RFID或身份证

一键远程报警功能（选配）

当设备发现异常图片时，软件可自动或操作员通过专用多功能键盘按键，一键手动上传报警信息至监控中心，实现一键式远程报警

指纹开关机功能（选配）

设备可在钥匙开关开启状态下，通过内置指纹识别模块进行开关机操作

人员离岗、换岗提醒功能（选配）

设备通过内置摄像头动态扫描操作人员人脸图像，当人脸图像超出设置阈值时，发出离岗提醒，同时具备换岗提醒功能

多媒体推送功能（选配）

设备主机箱顶部嵌入式安装LED液晶显示屏，具备安检提醒功能，支持图片轮播、视频播放、滚动字幕等广告功能，提醒和广告内容发布方式支持联网和本地发布

违禁品管理登记（选配）

违禁品管理：登记查看违禁品信息，展示违禁品基本信息、图片信息、违禁人员身份证信息

数据联网统计导出：违禁品基本信息可通过后台联网实时查看，及数据导出

多台设备联网管理：所属本单位下所有设备可进行统一管理，由系统管理-单位管理中维护-各安检口的安检设备，包含安检门、安检机、金属探测、人证、门禁、闸机等设备

操作员状态识别功能（选配）

当操作人员出现低头、左顾右盼、闭眼、打哈欠、手持手机、吸烟、离岗和镜头遮挡等动作且超过设置阈值时，能进行弹窗报警提示。

☆ 技术参数

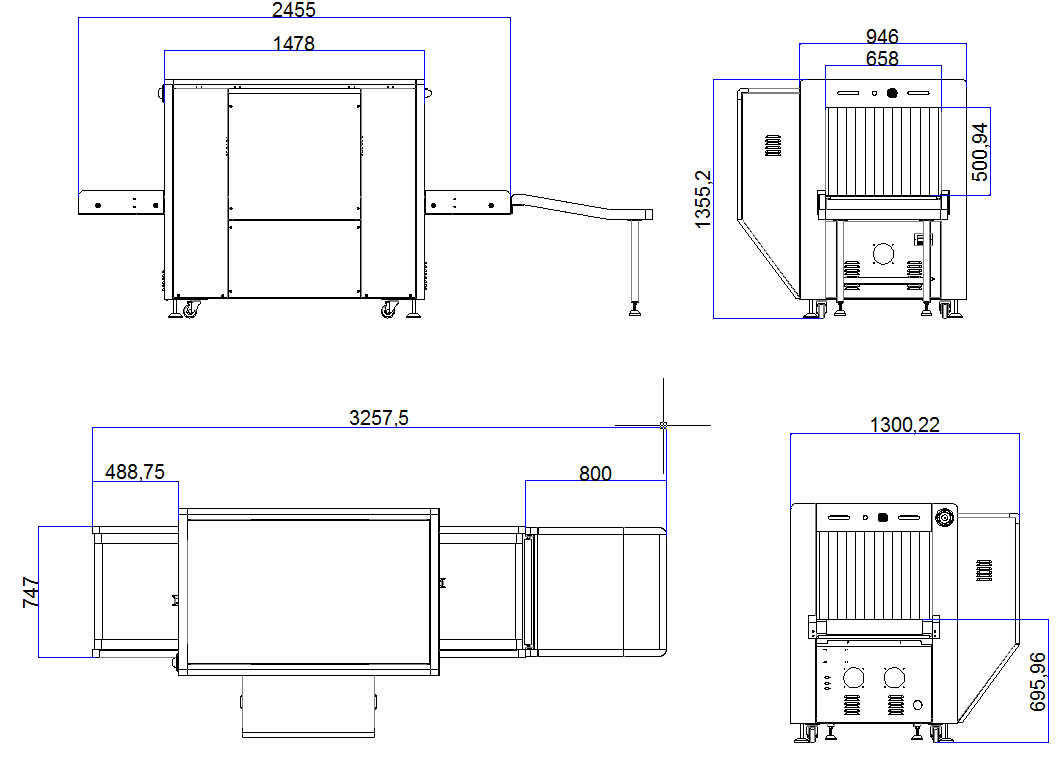

产品尺寸

2455(长)×1300(宽)×1355(高)mm（不含接物架）；接物架：800mm长

操作台： 930(长)x750(宽)x1250(高)mm

通道尺寸

650（宽）×500（高）mm

传送带速度

0.2-0.4m/s(可调)

传送带额定负荷

160kg（均匀负载）

分辨力

底照视角：直径0.0787mm金属线

侧照视角：直径0.0787mm金属线

穿透分辨力

底照视角：直径0.160mm 金属线

侧照视角：直径0.160mm 金属线

空间分辨力

底照视角：水平直径1.0mm；垂直直径1.0mm

侧照视角：水平直径1.0mm；垂直直径1.0mm

穿透力

底照视角：40mm钢板（应用值）  46mm钢板（典型值）

侧照视角：40mm钢板（应用值）  46mm钢板（典型值）

泄漏剂量

0.09µGy/h

☆ X射线发生器

射线源配置

不锈钢/铝制整体式机械壳体外观、优质级X光射线管，密封油冷

射线束方向

底照式、侧照式两个方向

管电流

0.3-1.2mA（可调）

管电压

130-160KV（可调）

冷却／工作周期

密封式油冷／100％

控制方式

RS232  数字串口通讯，控制稳定可靠

射线角度

80度

☆ 图像处理系统

X射线传感器

L形光电二极管阵列探测器（多能量），1.57MM阵列探测器

彩色图像显示

24位真彩色显示，分为有机物、无机物、混合物分辨

局部增强

具有对较暗图像的区域进行增亮处理

超级图像增强

具有对调整图像的比对度增强

增亮/减暗

增加图像的亮度/降低图像的亮度

边缘增强

物体轮廓边缘更加清晰

图像增强

图像细节更加清晰

放大镜

局部放大功能

☆ 使用环境

主机配置

工业级计算机整机、搭配：intel i5处理器，4G运行内存、千兆网口数据传输、1T机械硬盘+120G固态硬盘存储，整体性能稳定可靠

探测板配置

多通道高速数据采集系统,使用自主研发的多通道高速信号采集芯片

工作温度／湿度

-10℃ ~ 45℃ / 20% ~ 95%（不冷凝）低于-10℃需特制

储存温度／湿度

-20℃ ~ +60℃ / 20% ~ 95%（不冷凝）

工作电压

220VAC(±10%)  50±3Hz

功率损耗

1.0KW

噪声级

55dB
